OptimScan 9M 計量級高精度藍光三維掃描儀
搭載890萬像素相機，可獲取物體表面高精細度特征。設備采用窄帶藍光光源，抗干擾性強。模塊化鏡頭設置，可以實現不同測量范圍的快速切換，以適應多種高精度測量需求。高性能的硬件模塊以及功能強大的三維重建算法，實現了計量級別的檢測需求?？蓾M足智能制造、軌道交通、模具行業等領域的應用需求。
產品特點

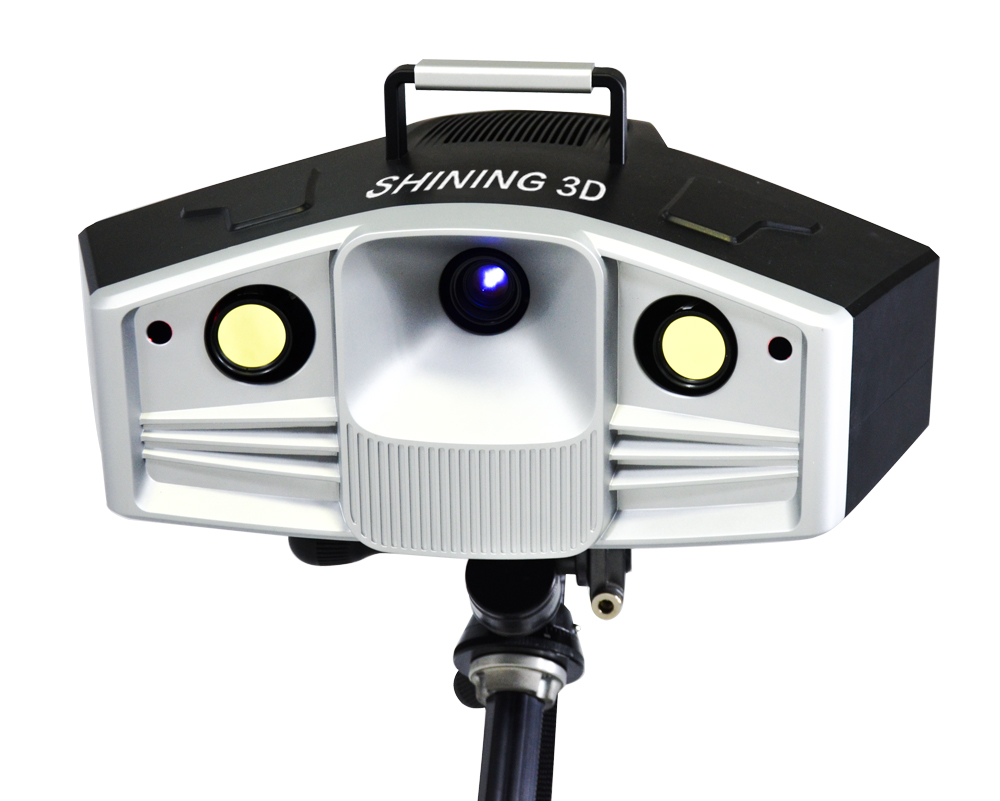

全新外觀
全新外觀和內部結構設計，保證了內部光學電子部件的穩定性；鏡頭已依據國際標準IEC 60068-2-6進行了振動測試。

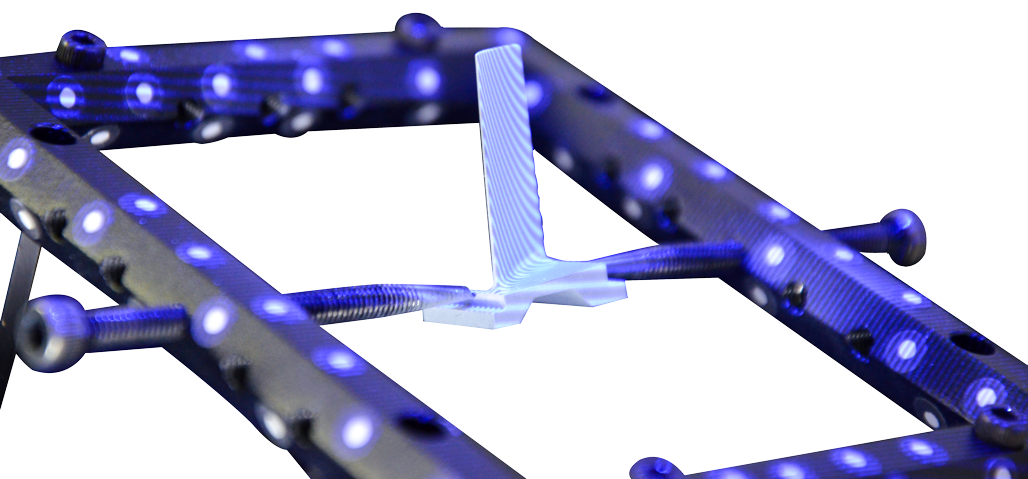

藍光技術
采用窄帶藍光光源，在圖像采集過程中，可有效過濾周圍環境光干擾，獲得高品質掃描數據。
高精度
采用高性能的硬件模塊以及功能強大的三維重建算法，實現了計量級檢測需求。

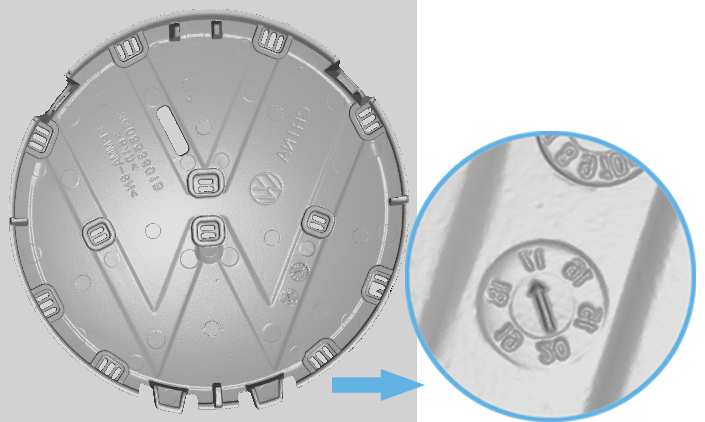

高分辨率
系統搭載890萬像素高分辨率相機，可獲取高精細特征。

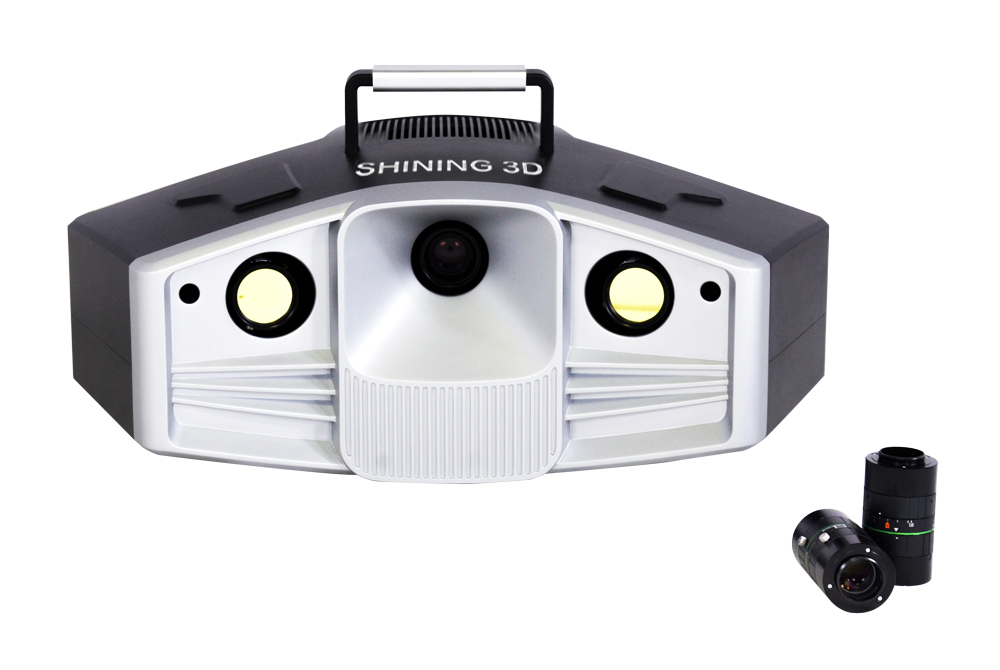

多范圍快速切換
采用可更換鏡頭的藍光高速高精密數字型投影模塊，配置兩組用于精細測量的高分辨率工業鏡頭；
通過快速方便的切換，滿足不同范圍的測量需求。
規格參數
| 產品型號 | OptimScan 9M SD 標準型 | OptimScan 9M HD 高清型 | ||
| 單面測量范圍 | 400 mm × 220 mm | 200 mm × 110 mm | 200 mm × 110 mm | 100 mm × 55 mm |
| 精度* | 0.015 mm | 0.01 mm | 0.01 mm | 0.005 mm |
| 平均點距 | 0.1 mm | 0.05 mm | 0.05 mm | 0.024 mm |
| 基準工作距 | 500 mm | 310 mm | ||
| 傳感器 | 2 × 890 萬像素 | |||
| 光源類型 | 藍光LED | |||
| 掃描速度 | ≤ 3 s | |||
| 掃描方式 | 非接觸拍照式 | |||
| 數據輸出格式 | 導出結果為.asc，.stl等格式，數據輸出接口廣泛，測量結果可與 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三維軟件進行數據交互 | |||
| 工作溫度 | 0°C ~ 40°C | |||
| 工作濕度 | 10% RH ~ 90% RH | |||
| 測頭重量 | 7.5 kg | |||
| 外形尺寸 | 485 mm x 350 mm x 210 mm | |||
| 電腦配置要求 | 操作系統：Win10及以上（專業版），64位；CPU：Intel Core? i7-11700 或以上；顯卡：NVIDIA RTX 3060 或以上； 內存：32 GB 或以上；顯存：6 GB 或以上 | |||
*OptimScan系列產品 ISO 17025 認證：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分標準?；诳勺粉櫱蝮w直徑測量數據，對探測誤差性能進行評估。在工作范圍內，基于可追蹤長度標準件，從固定位置視角進行測量，來評估球體間距誤差。
