FreeScan UE 11/13 藍色激光手持三維掃描儀
讓高精度檢測更輕便
FreeScan UE 11/13作為FreeScan系列的藍色激光手持三維掃描儀，繼承“高精度”、“穩定的重復精度”的標志性特點，同時著力于人體工學與輕量化的設備設計，握持設備操作更輕松，為汽車工業、交通運輸、模具檢測、能源制造及機械制造等行業提供計量級的高精度檢測方案。
產品特點

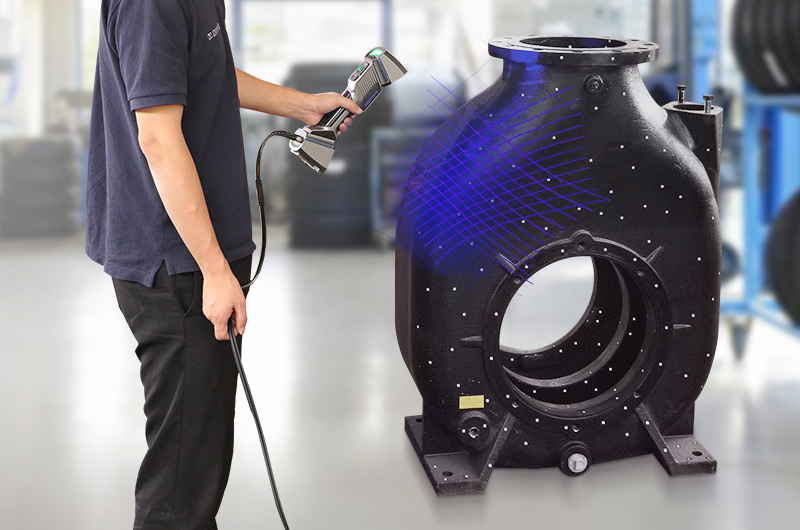

計量級高精度
精度可達 0.02 mm，滿足工業測量需求。

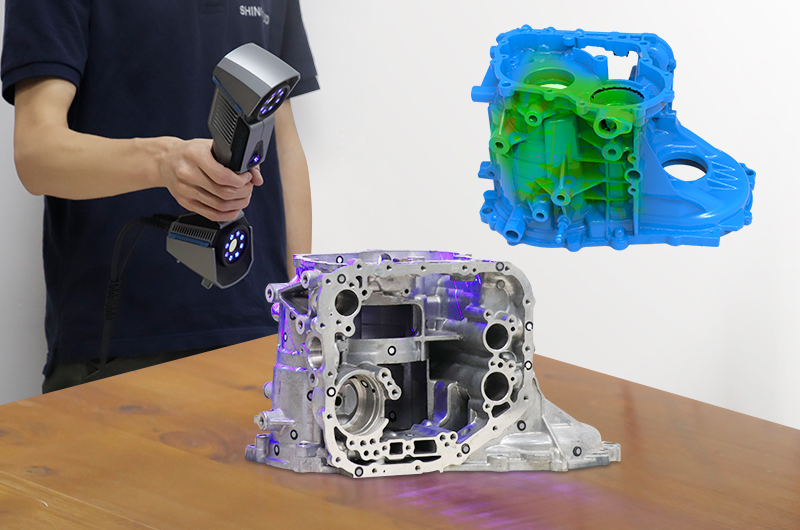

重復精度穩定
同一工件多次測量，結果一致性好。穩定可靠，經得起考驗。

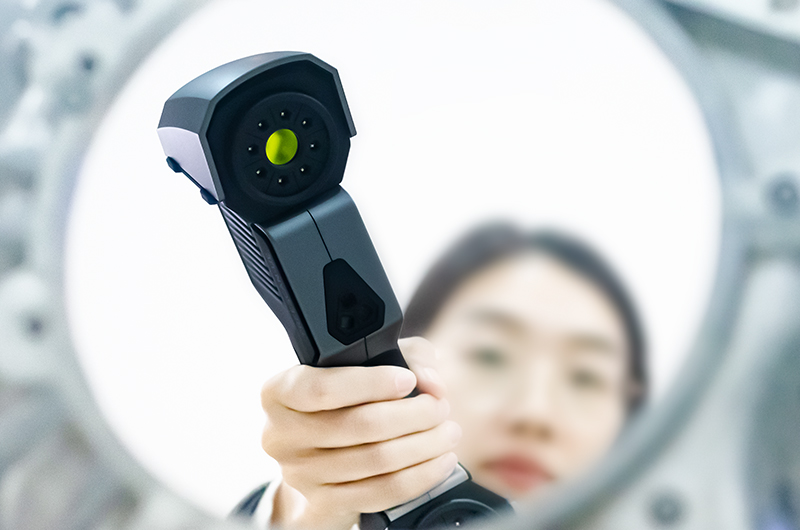

便攜輕巧
著力于人體工學與輕量化的設備設計。有效避免長時間工作疲勞。

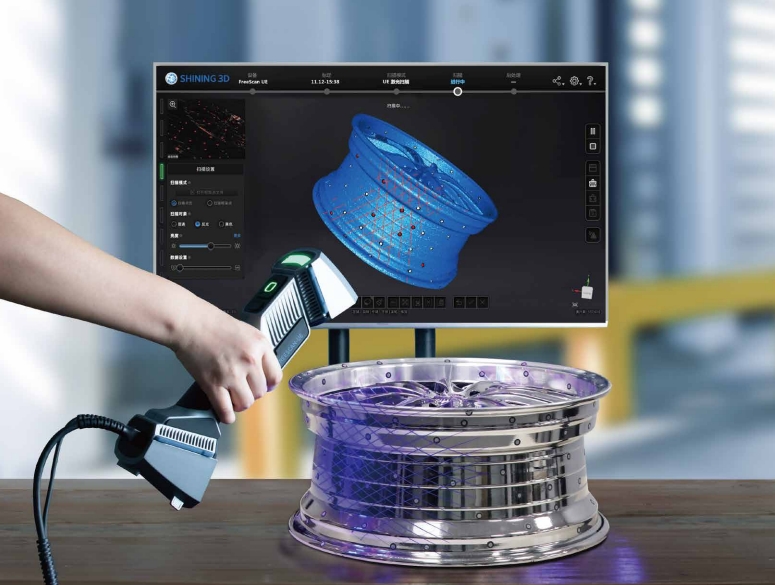

材質適應廣泛
無懼黑色、反光表面材質，包容更廣泛掃描應用。

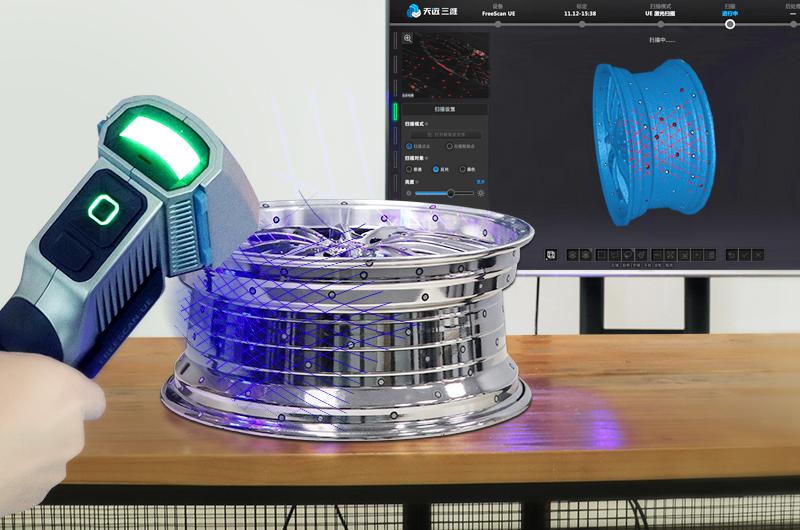

順暢高效
配置掃描大幅面與優化軟件算法，帶來更流暢高效的掃描體驗。

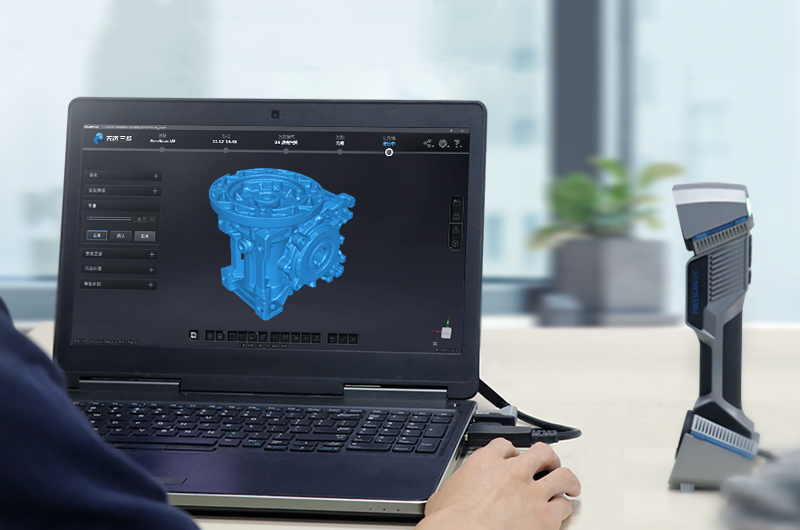

簡單易用
友好的軟件界面，全流程掃描指導。簡潔的軟件設置，讓新手快速掌握。
無縫對接檢測軟件
支持?jǐn)?shù)據一鍵導入到 PolyWorks , Geomagic Control X 檢測軟件，提高檢測效率。
規格參數
| 產品型號 | FreeScan UE 11 | FreeScan UE 13 | |
| 掃描模式 | 多線掃描、單線掃描、局部精掃 | 多線掃描、單線掃描、局部精掃 | |
| 精度* | 0.02 mm | ||
| 體積精度* | 0.02 mm+0.04 mm/m（搭配攝影測量0.02 mm+0.025 mm/m） | 0.02 mm+0.03 mm/m（搭配內置攝影測量0.02 mm+0.015 mm/m） | |
| 最高掃描速度 | 1,350,000 點/秒 | 2,100,000 點/秒 | |
| 基準工作距 | 500 mm | 300 mm | |
| 掃描景深 | 400 mm | 510 mm | |
| 最大掃描幅面 | 510 mm x 520 mm | 600 mm x 550 mm | |
| 空間點距 | 0.05 mm - 10 mm（可調） | 0.01 mm -10 mm（可調） | |
| 攝影測量 | 外置DigiMetric（選配） | 內置 | |
| 光源形式 | 22條交叉藍色激光，單線藍色激光 | 26線交叉藍色激光，單線藍色激光 | |
| 光源類別 | 藍色激光Class II（人眼安全） | ||
| 傳輸方式 | USB 3.0 | ||
| 設備大小 | 298 mm x 90 mm x 74.5 mm | 298 mm x 103.5 mm x 74.5 mm | |
| 設備重量 | 750 g | 840 g | |
| 輸入電壓/電流 | 12V，5.0A | ||
| 工作溫度 | - 20℃ ~ 40℃ | ||
| 工作濕度 | 10% RH ~ 90% RH | ||
| 認證 | CE，F(xiàn)CC，ROHS，WEEE，KC，F(xiàn)DA，UKCA | CE，F(xiàn)CC，ROHS，WEEE，KC，F(xiàn)DA，UKCA | |
| 電腦最低配置 | 系統：Win10及以上，64位；顯卡：NVIDIA系列，RTX 4060；顯存：8 GB；處理器：I7-13700h及以上；內存：≥64 GB | ||
*FreeScan系列產品 ISO 17025 認證：基于JJF1951-2021和 VDI/VDE 2634 第 3 部分標準?；诳勺粉櫱蝮w直徑測量數據對探測誤差性能進行評估，在工作范圍內基于可追蹤長度標準件從多視角方向進行測量，來評估球體間距誤差。可通過集成或內置攝影測量獲取體積精度進一步優化的數據。
注：本公司保留對本手冊中所描述的參數及圖片在法律范圍內解釋及修改的權利。
