FreeScan Trak Pro2 跟蹤式激光三維掃描系統

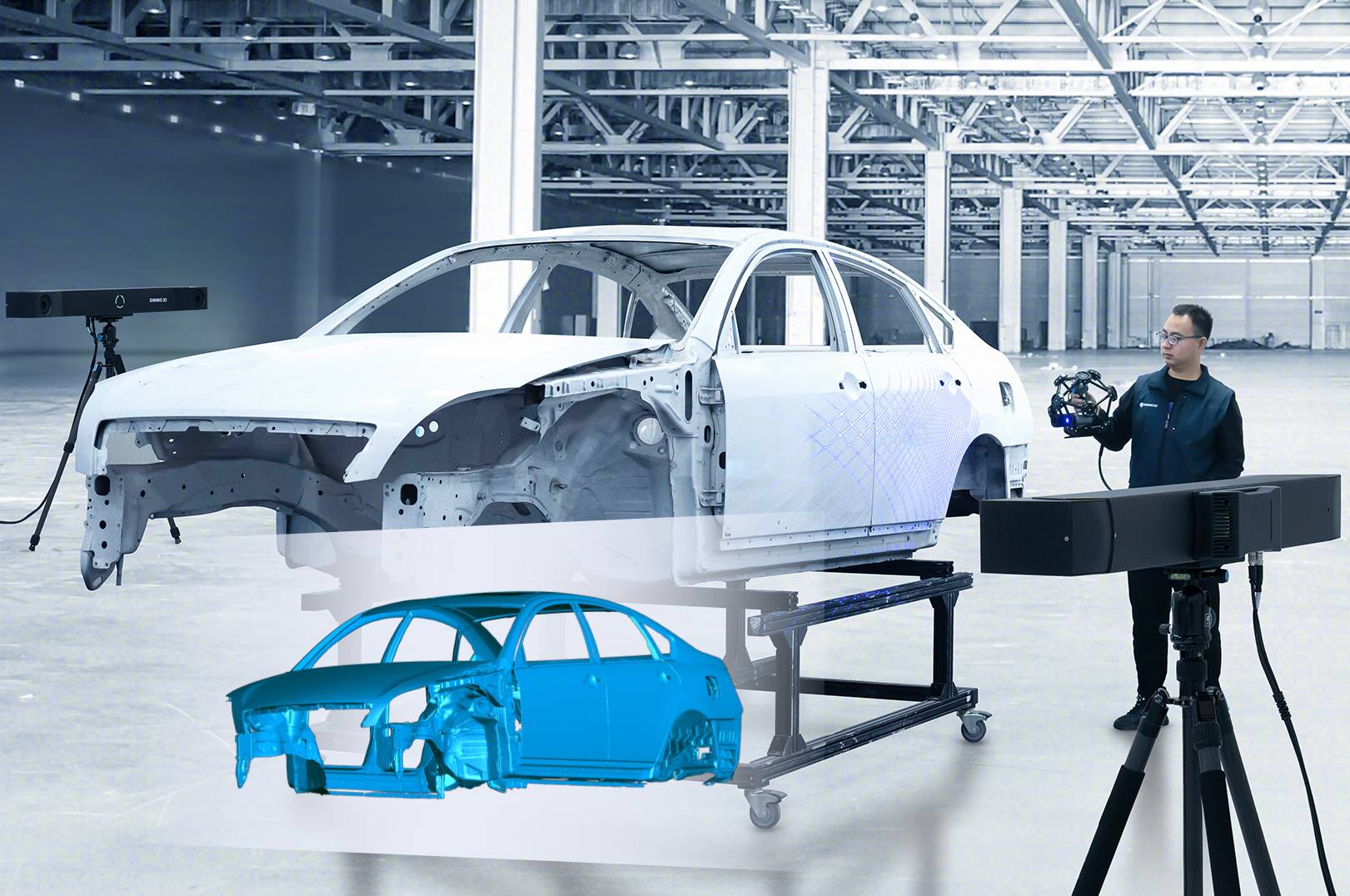

FreeScan Trak Pro2跟蹤式激光三維掃描系統延續了FreeScan Trak Pro高精度且重復性精度穩定、無需貼點等優勢，并在掃描效率上進行了大幅提升，共計58條藍色激光線，掃描速度最高可達368萬次/秒，能夠快速、輕松獲取大中型樣件完整準確的三維數據。適用于汽車工業、軌道交通、能源領域等制造業的中大型三維掃描靜態/動態場景。
*此數據為TE25掃描儀對應參數。
產品特點

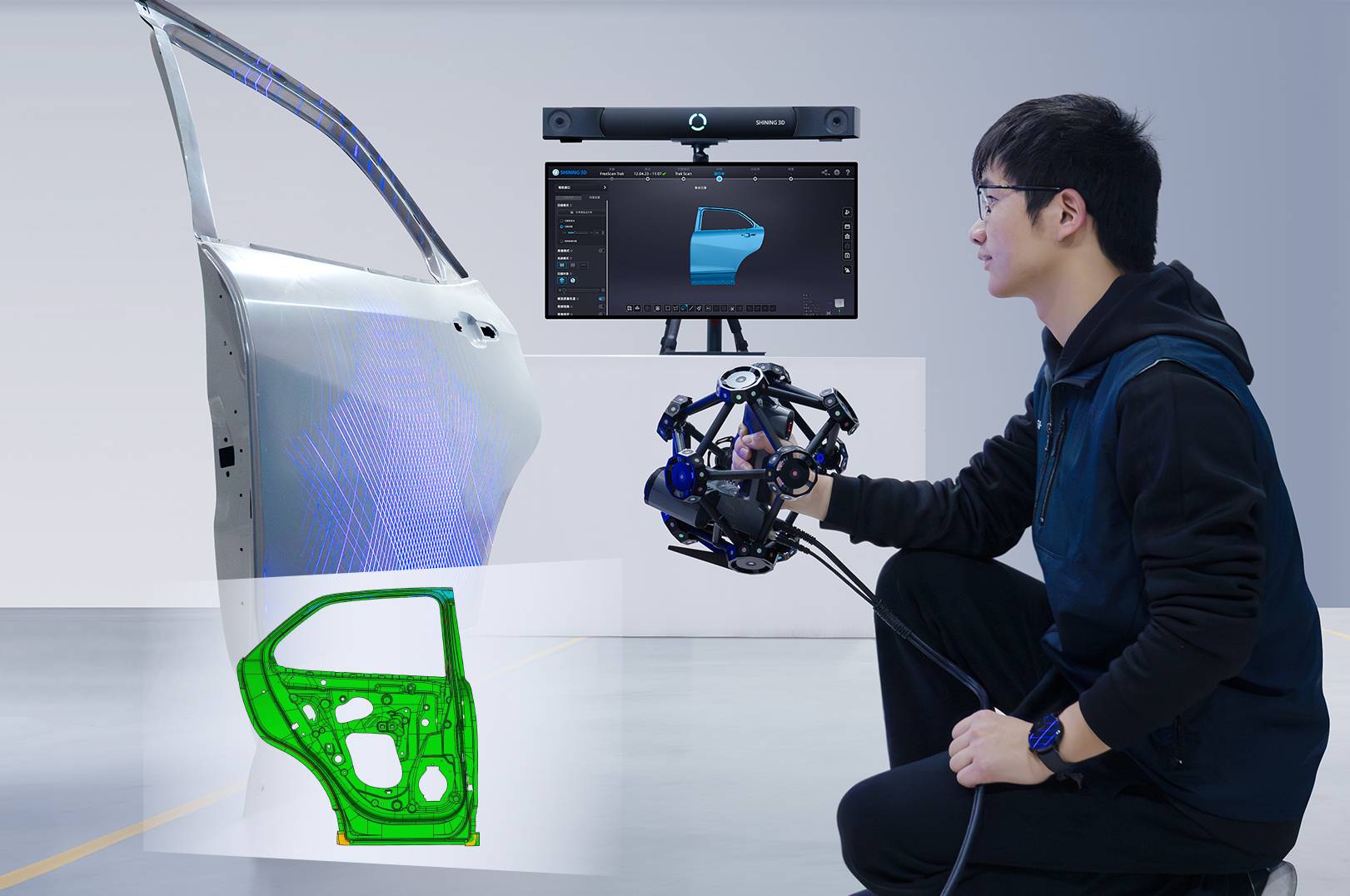

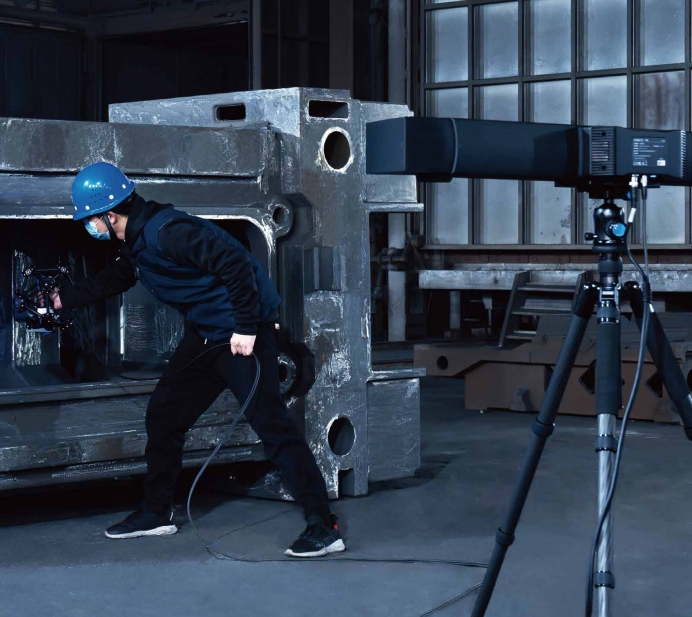

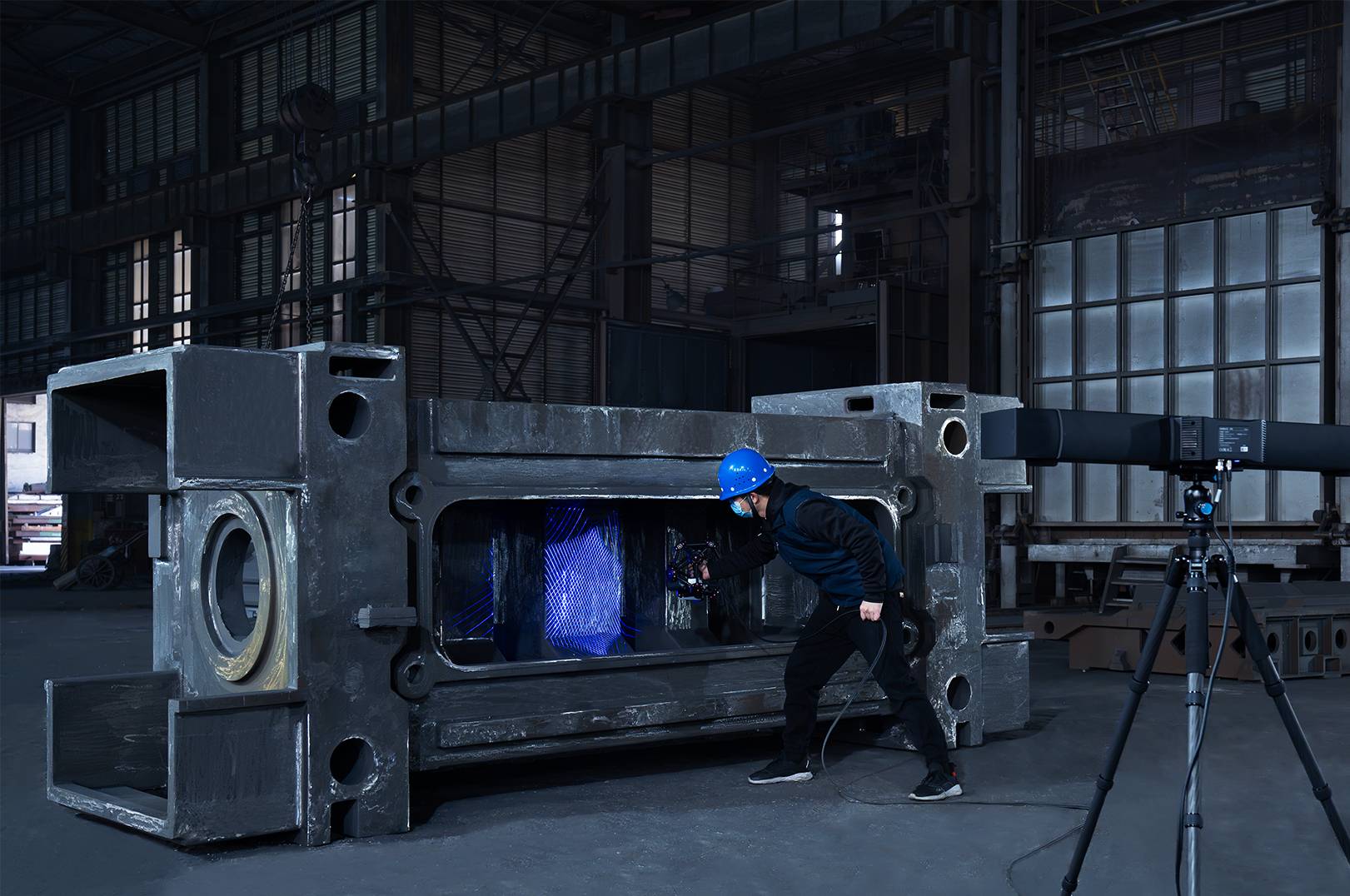

動態追蹤，無需貼點
系統可實時跟蹤定位掃描頭，不受相對位置移動/震動影響。
高精度，且高精密度
精度0.023mm且重復性精度穩定，結果準確可靠，滿足工業測量需求。

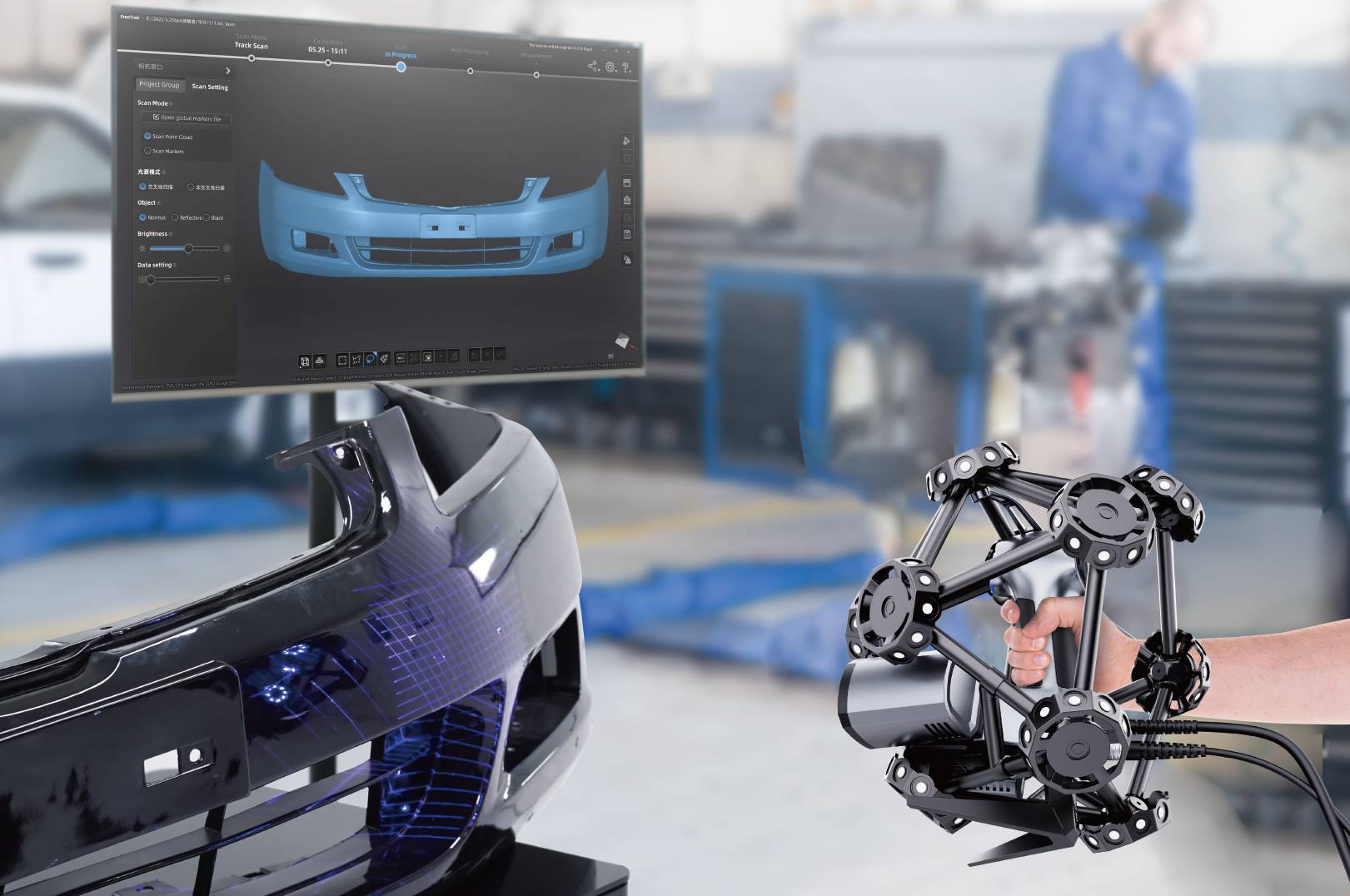

快速掃描，高效高質
50條交叉藍色激光線快速掃描，掃描速度最高可達368萬點/秒。
*此數據為TE25掃描儀對應參數。

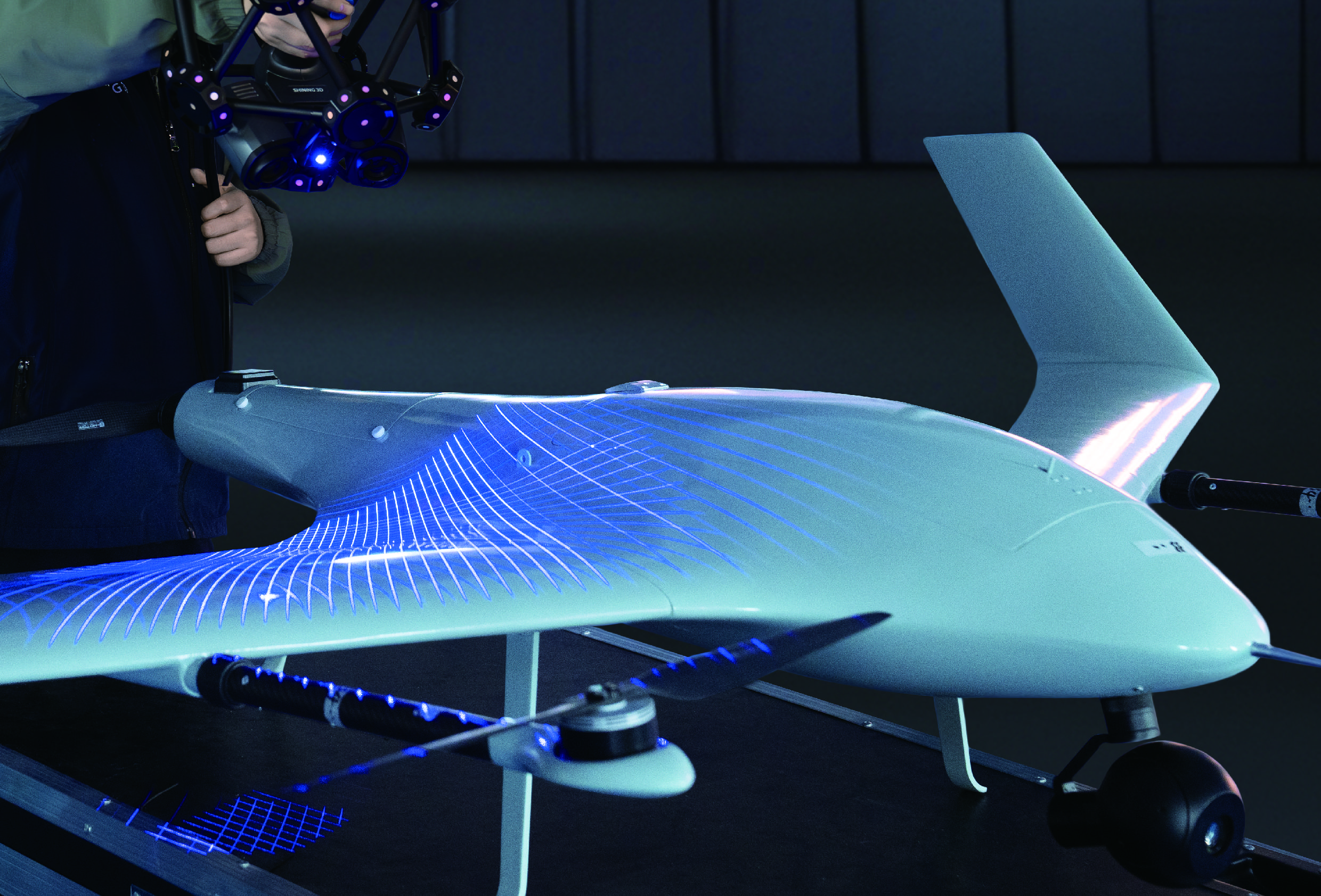

精細掃描，還原細節
7條平行藍色激光線精細掃描，輕松獲取工件的完整細節數據。
混合模式，靈活高效
支持光學追蹤/標志點拼接雙模式，不同場景靈活切換，高效獲取數據。

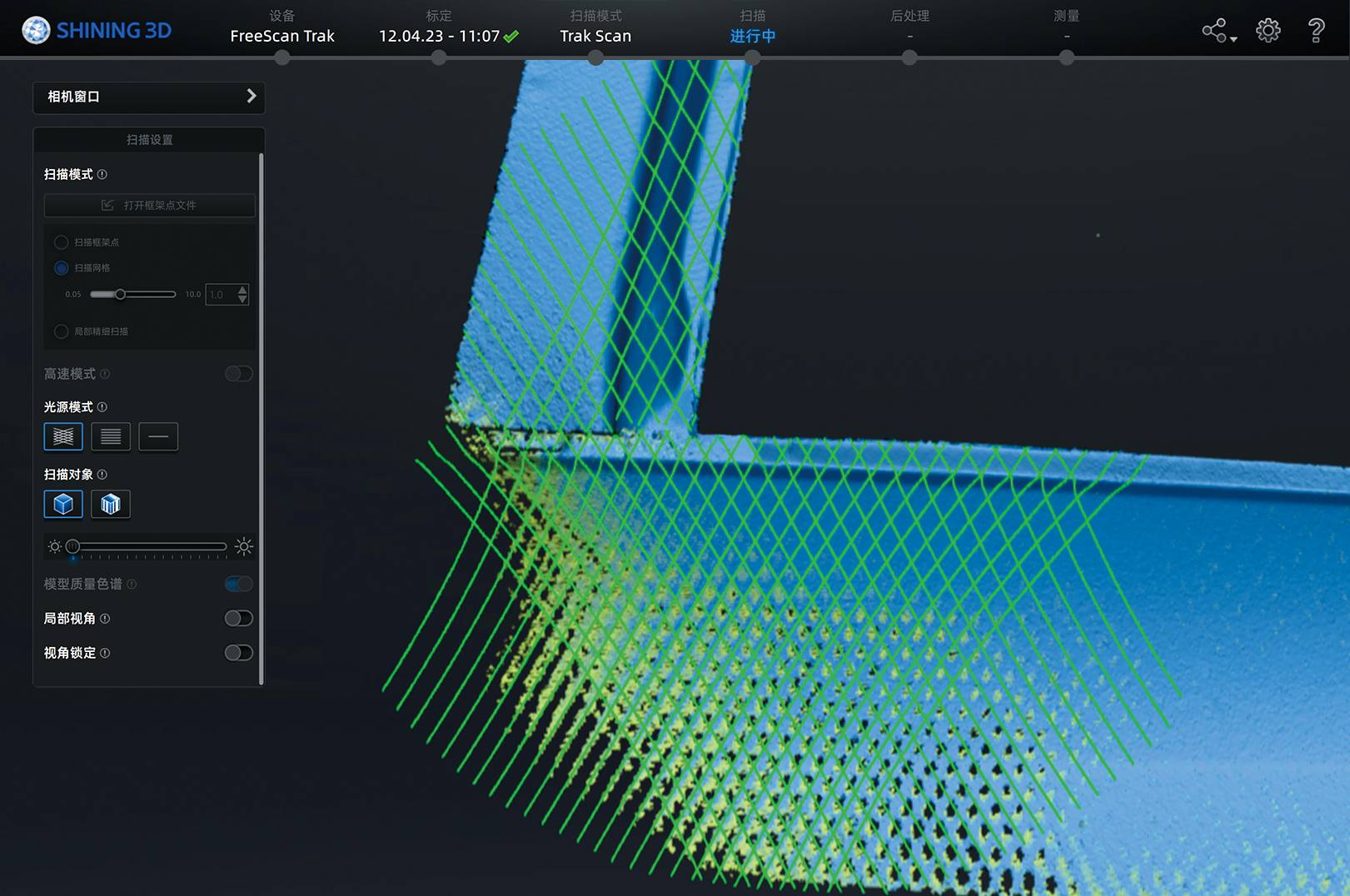

實時網格所見即所得
掃描過程中，數據以實時網格呈現，節省點云封裝時間，快速導出stl數據。

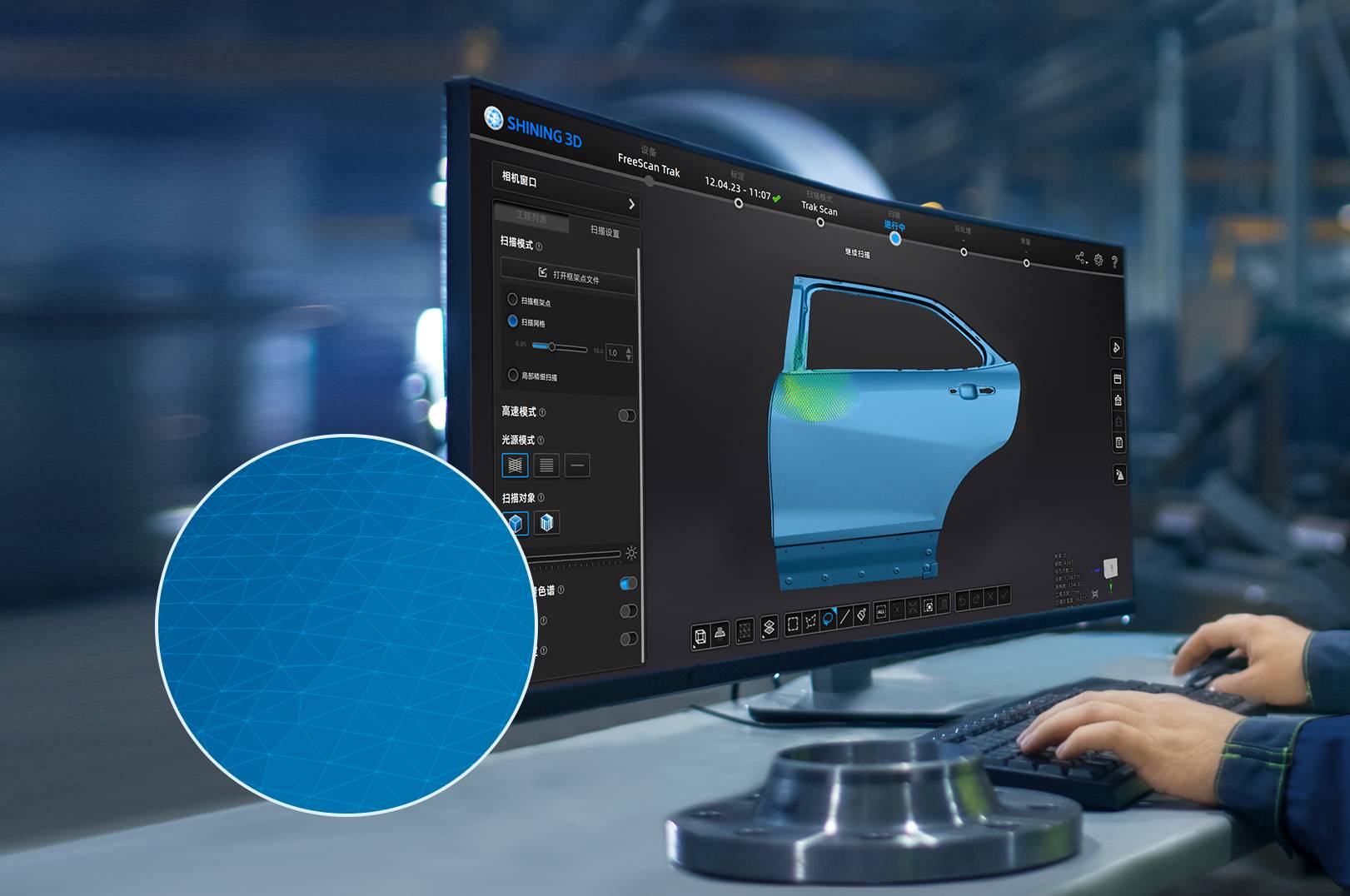

質量色譜，簡潔明了
質量色譜清晰展示數據獲取完整度，引導式軟件簡潔易用且可在線更新。
規格參數
| 產品名稱 | FreeScan Trak Pro2 跟蹤式激光三維掃描系統 | |||
| 產品型號 | FreeTrak跟蹤儀 | TE19掃描儀 | TE25掃描儀 | FreeProbe光筆 |
| 精度* | 最高0.023 mm | 最高0.025 mm | ||
| 體積精度(基于工作范圍) | 10.4 m3（距離跟蹤儀3.5m）：0.060 mm； 18 m3（距離跟蹤儀4m）：0.072 mm | |||
| 空間點距 | 0.01 mm - 10 mm（可調） | |||
| 分辨率 | 最高0.01 mm | |||
| 掃描速度 | 2,800,000 次/秒 | 3,680,000 次/秒 | 100 次/秒 | |
| 掃描幅面 | 650 mm x 580 mm | |||
| 掃描景深 | 400 mm | |||
| 樣件尺寸范圍(推薦值) | 0.1 ~ 10 m | |||
| 設備重量 | 7.2 kg | 1.47 kg | 1.47 kg | 0.5 kg |
| 設備尺寸 | 1079 mm x 237 mm x 110mm | 281 mm x 283 mm x 290 mm | 281 mm x 283 mm x 290 mm | 70 mm x 150 mm x 340 mm |
| 光源類型 | 紅外LED光源 | 38條交叉激光線，7條平行激光線，1條單線 | 50條交叉激光線，7條平行激光線，1條單線 | |
| 激光等級 | 藍色激光Class ll（人眼安全） | |||
| 基準工作距 | 300 mm（精細掃描 200 mm） | |||
| 網絡標準 | USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab | |||
| 輸出格式 | .stl、.asc、.3mf | |||
| 操作溫度范圍 | -10°C - 40°C | |||
| 操作濕度范圍（非冷藏） | 10% RH - 90% RH | |||
| 電腦優選配置 | 系統：Win10及以上（專業版），64位；顯卡：NVIDIA系列，RTX 4090；顯存：16 GB；處理器：Intel i7-13700h及以上；內存：≥64 GB | |||
*FreeScan系列產品 ISO 17025 認證：基于JJF1951-2021。基于可追蹤球體直徑測量數據對探測誤差性能進行評估，在工作范圍內基于可追蹤長度標準件從多視角方向進行測量，來評估球體間距誤差?？赏ㄟ^集成或內置攝影測量獲取體積精度進一步優化的數據。
