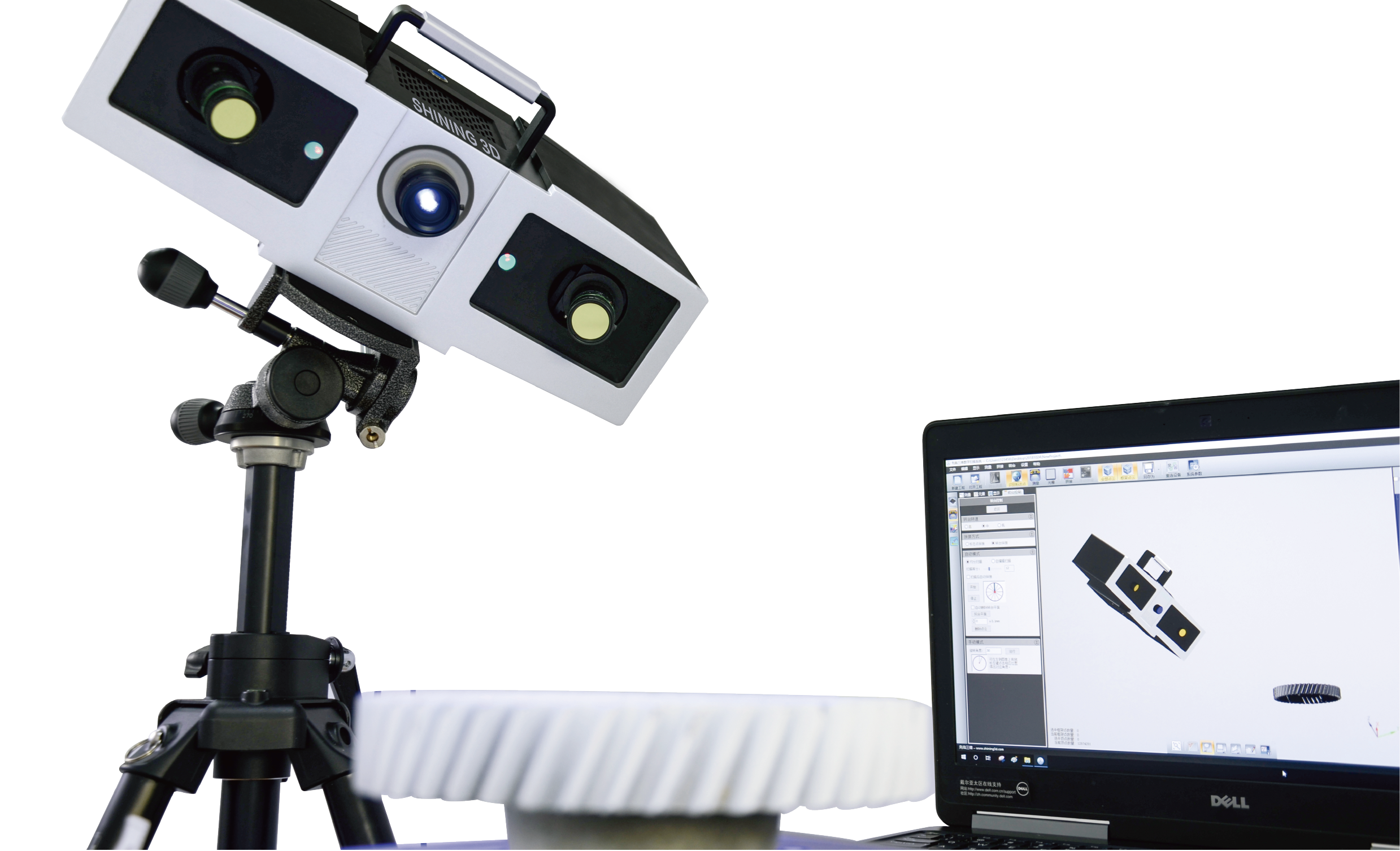

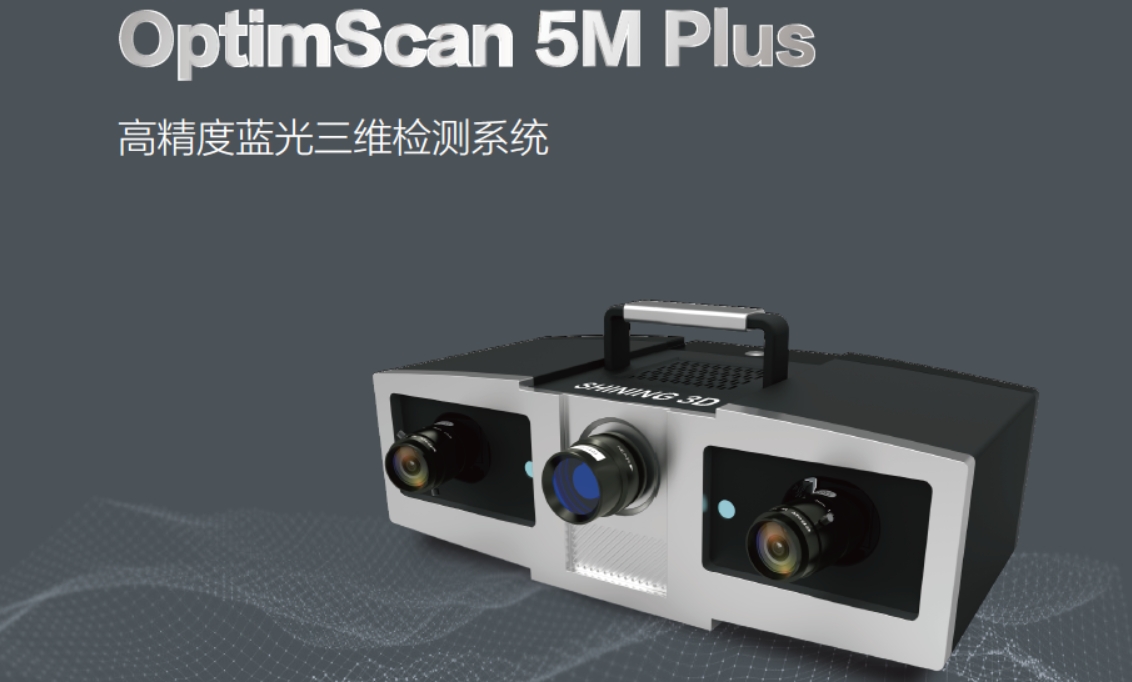

OptimScan 5M Plus 計量級高精度藍光三維掃描儀
OptimScan 5M Plus采用窄帶藍光光源，高分辨率工業鏡頭確保了精細的掃描效果，以及光順的數據質量。設備提供三組高分辨率工業鏡頭，可根據型號不同而更換，精度穩定且操作簡單。
廣泛應用于逆向設計、質量檢測及質量控制等場景。
產品特點
高分辨率
采用高分辨率的藍光高速高精密數字型投影模塊，光源抗干擾性強，可有效避免外部環境影響，適用范圍更廣。
高精度
掃描精度最高可達5 μm；
具有環境震動檢測功能，有效保證數據質量和精度穩定性。
多范圍掃描

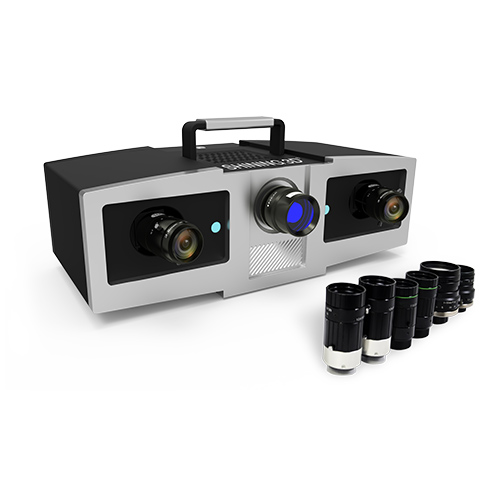

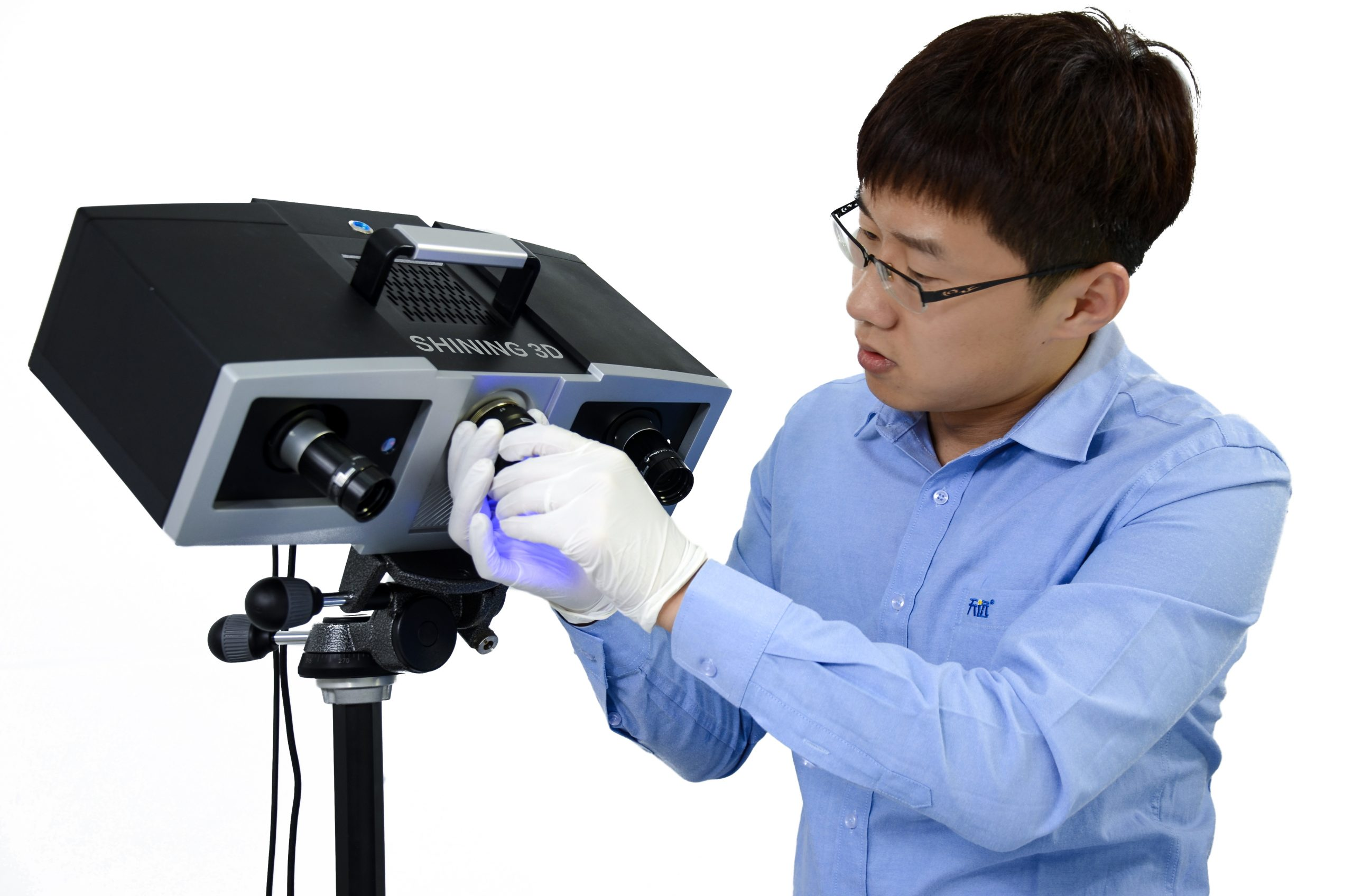

通過更換不同焦距的鏡頭，實現掃描范圍的切換，保證更精細的掃描效果；
不同掃描范圍工作距離一致，無需人工調節。
自動調節參數

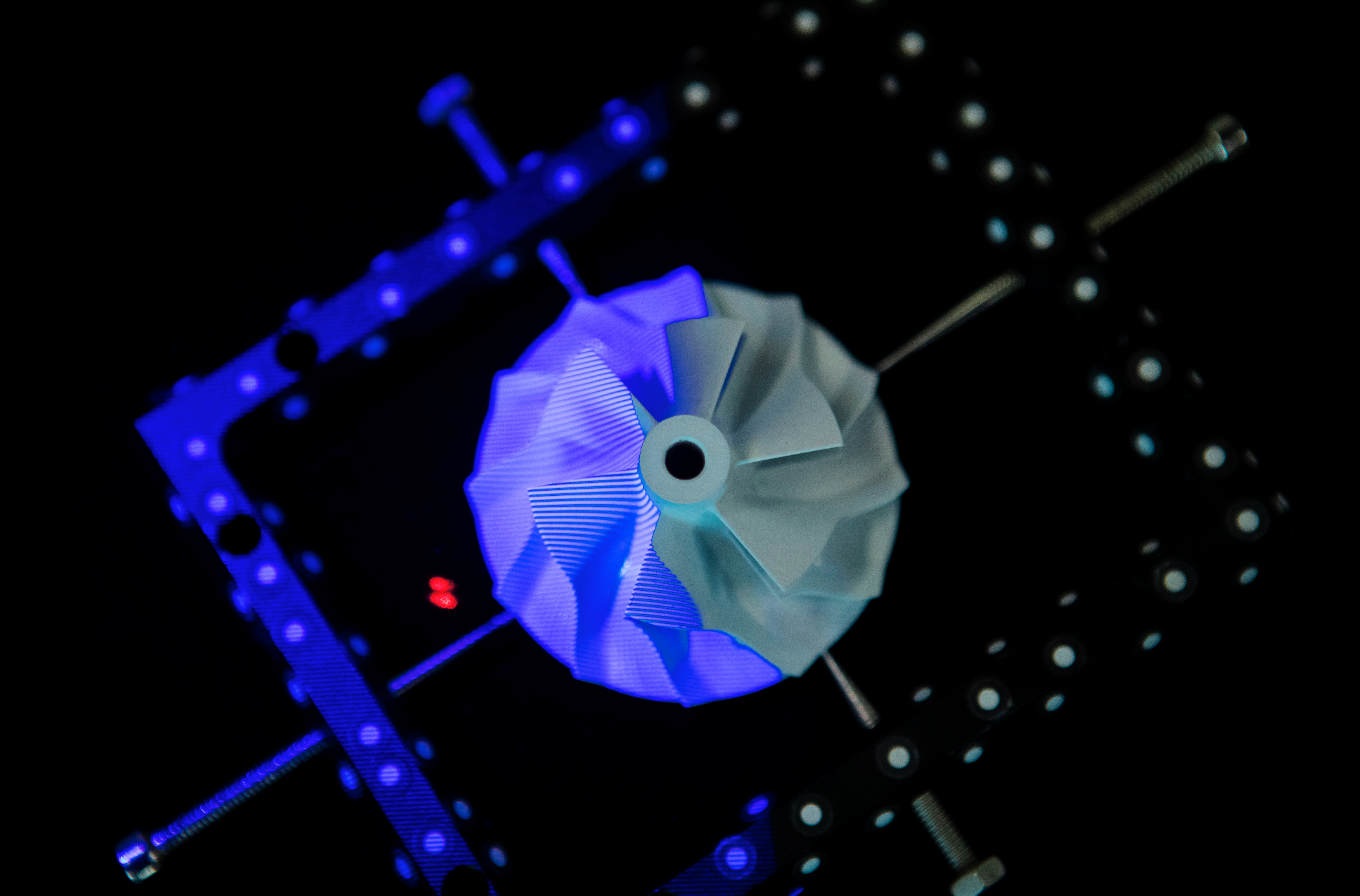

設備在掃描過程中，可自動調節曝光參數及光柵機亮度，極大地提高了掃描反光物體的性能。
一鍵式整合模塊功能

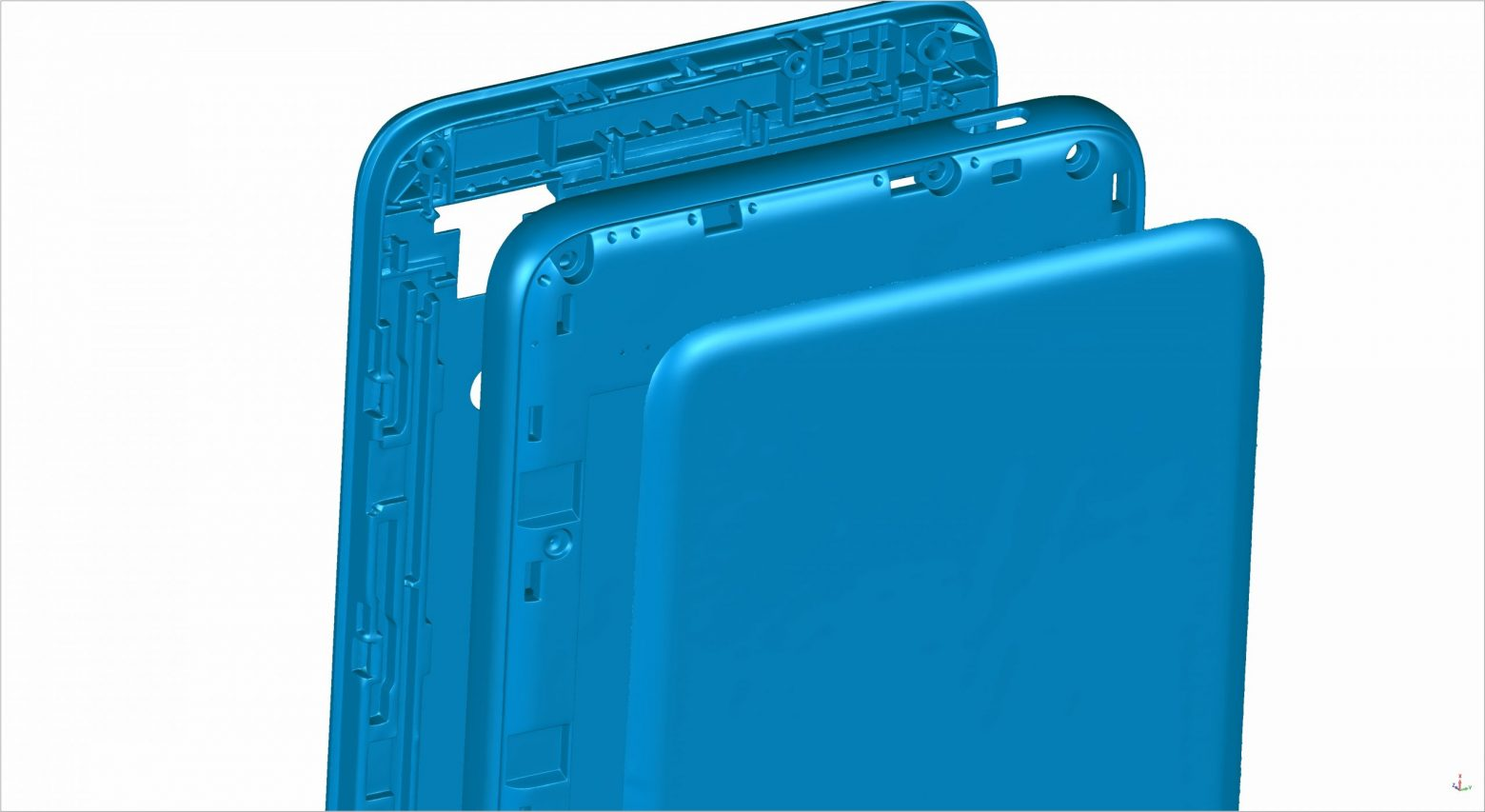

系統整合“一鍵式”全自動標志點拼接模塊與GREC全局誤差控制模塊功能，有效降低拼接誤差，呈現高精細度的優質數據。
規格參數
| 產品型號 | OptimScan 5M Plus 400 | OptimScan 5M Plus 200 | OptimScan 5M Plus 100 |
| 單面測量范圍 | 400 mm x 300 mm | 200 mm x 150 mm | 100 mm x 75 mm |
| 精度* | 0.015 mm | 0.01 mm | 0.005 mm |
| 平均點距 | 0.16 mm | 0.08 mm | 0.04 mm |
| 基準工作距 | 560 mm | ||
| 傳感器 | 2 × 500萬像素 | ||
| 光源類型 | 藍光LED | ||
| 掃描速度 | ≤1.5 s | ||
| 掃描方式 | 非接觸拍照式 | ||
| 數據輸出格式 | 導出結果為ASC，STL等格式，數據輸出接口廣泛，測量結果可與 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三維軟件進行數據交互 | ||
| 工作溫度 | 0°C ~ 40°C | ||
| 工作濕度 | 10% RH ~ 90% RH | ||
| 測頭重量 | 6.8 kg | ||
| 外形尺寸 | 435 mm x 300 mm x 200 mm | ||
| 電腦配置要求 | 操作系統：Win10及以上（專業版），64位； CPU：Intel Core? i7-11700 或以上； 顯卡：NVIDIA RTX 3060 或以上；內存：32 GB 或以上；顯存：6 GB 或以上 | ||
*OptimScan系列產品 ISO 17025 認證：基于JJF1951-2021和 VDI/VDE 2634 第 2 部分標準?；诳勺粉櫱蝮w直徑測量數據，對探測誤差性能進行評估。在工作范圍內，基于可追蹤長度標準件，從固定位置視角進行測量，來評估球體間距誤差。
